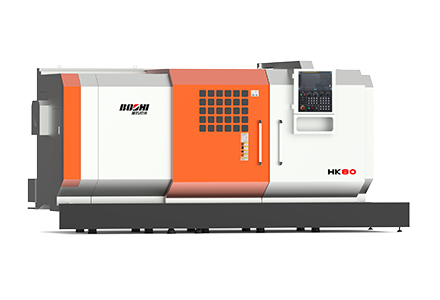

HK80係列車床是一款整體式床身、四檔液壓變速、檔內無極調速的簡式數控車床，可用於加工各種形狀的盤類零件、環狀零件、軸類零件，能滿足內外圓、台階、錐麵、球麵、螺紋等各種車削加工；適合於黑色金屬、不鏽鋼、合金鋼等材料的車、鏜、鑽、攻絲加工；該機床配置靈活，可根據工藝的要求選配液壓卡盤、可配置四工位立式刀架（標配）、或臥式六工位刀架；可實現多品種、大批量產品的加工；是一種高效、高性價比的加工設備。
產品特點：
1）采用高強度大跨距鑄鐵整體式床身，強度高吸震性好；多次時效處理，有效抑製了加工過程中切削力導致的變形和應力。導軌副經中頻淬火和精密磨削及貼塑、刮研工藝，使摩擦阻力小，精度保持性長久。
2）機床的主軸箱通過齒輪傳動，四檔液壓變速，檔內無級，最大輸出扭矩可達2159 N·m，主軸最高轉速達1000 r/min。

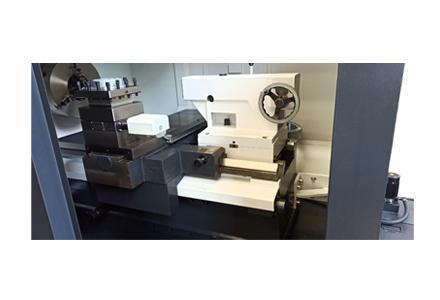

3）采用電動刀架，換刀快、穩定可靠。
4）導軌、滾珠絲杠副采用集中自動稀油潤滑，定時定量向各潤滑部位注油，保證各滑動麵均勻潤滑，保證了滾珠絲杠副和導軌的使用壽命。
適用行業：
適應輕工、機械、汽車、摩托車等多個行業。
|
項 目 |
單位 |
參 數 |
||||||
|
加工範圍 |
床身上最大回轉直徑 |
mm |
φ800 |
|||||
|
床鞍上最大回轉直徑 |
mm |
φ480 |
||||||
|
最大車削直徑（四工位） |
mm |
φ800 |
||||||
|
兩頂尖距 |
mm |
1000 |
1500 |
2000 |
3000 |
4000 |
||
|
主軸 |
主軸孔徑 |
mm |
φ105 |
|||||
|
主軸頭型式 |
|
A2-11 |
||||||
|
卡盤直徑 |
mm |
φ315（手動卡盤） |
||||||
|
主軸軸承內徑 |
mm |
φ160 /φ140 /φ130 |
||||||
|
主軸轉速 |
r/min |
I 20-204；II 39-354；III 71-642；IV 124-1000 |
||||||
|
主軸最大扭矩 |
Nm |
2159 |
||||||
|
床鞍 |
床身導軌寬度 |
mm |
650 |
|||||
|
X/Z向電機功率 |
kW |
KND(3.6/4.2) FANUC(1.4/2.5) |
FANUC(1.4/3) |
|||||
|
X/Z向快進速度 |
m/min |
6/7 |
6/6 |
6/5 |
||||
|
X/Z向絲杠直徑及螺距 |
mm |
φ40×5/φ50×8 |
φ40×5/φ63×8 |
φ40×5/ φ63×10 |
||||
|
X/Z向行程 |
mm |
430/760 |
430/1350 |
430/1850 |
430/2850 |
430/3850 |
||
|
刀架 |
刀具尺寸 |
mm |
32×32 |
|||||
|
刀架裝刀容量 |
|
4 |
||||||
|
刀台寬度 |
mm |
240×240（標配） |
||||||
|

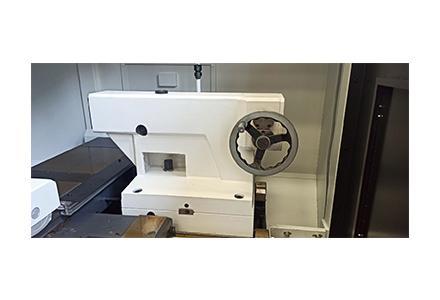

尾座 |
尾座套筒直徑 |
mm |
φ100 |
140 |
||||
|
尾座套筒錐度 |
|
MT No 5 |
MT No 6 |
|||||
|
尾座套筒最大行程 |
mm |
250 |
250 |
|||||
|
其它 |
電源 |
kVA |
40 |
|||||
|
主電機 |
kW |
15 kW伺服電機 |
||||||
|
機床外形尺寸（長×寬×高） |
mm |
4280×2200×1900 （1000） |
||||||
|
4880×2200×1900 （1500） |
||||||||
|
5800×2260×1900 （2000） |
||||||||
|
6850×2260×1900 （3000） |
||||||||
|
7700×2350×1900 （4000） |
||||||||
|
淨重量 |
kg |
7200 |
8000 |
8600 |
9600 |
11000 |
||
|
注：HK80.4000為單防護門結構 |
|
|||||||
