項目

單位

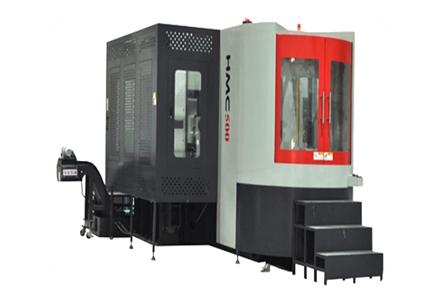

HMC500

移

動

X軸

mm

850

Y軸

mm

700

Z軸

mm

800

主軸端到工作台中心的距離

mm

70-870

主軸中心到托盤頂部的距離

mm

75-775

工

作

台

及

托

盤

工作台尺寸

mm

500×500

工作台分度

Deg

360×1°（0.001°）

工作台類型

螺紋孔型24-M16

工作台承載能力

kg

500

最大工件尺寸，回轉直徑

mm

Ф750，H850

托盤交換型式

旋轉式

托盤交換時間

s

12

托盤個數

2

工作台離地麵距離

mm

1150

工作台最大承載扭矩

Nm

2250

主

軸

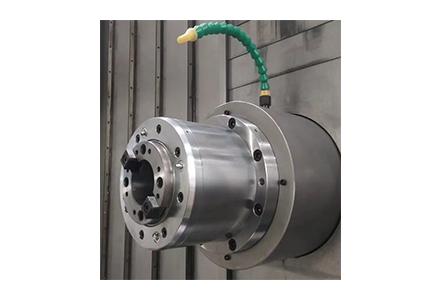

主軸最高轉速

r/min

7000

主軸功率

kW

15/18.5

主軸扭矩

Nm

95.4/117

錐孔

BT50

主軸冷卻方式

強製冷卻

進

給

導軌

滾柱線性導軌

進給電機扭矩X/Y/Z

Nm

30/30/30

快速進給速度X/Y/Z

m/min

36/36/36

切削進給速度X/Y/Z

m/min

12

絲杠冷卻

強製冷卻

三軸光柵

選配

刀

具

裝

置

刀具容納數

把

40

刀具交換方式

機械手

刀具選擇方式

雙向

刀具最大重量

kg

25

最大刀具直徑（滿刀/鄰空）

mm

125/250

最大刀具長度

mm

350

刀柄型式

MAS403 BT50

拉釘型式

MAS403 P50T-1（45°）

換刀時間（T-T）（C-C）

s

3.5/7.5

精

度

定位精度

mm

0.010

配光柵尺定位精度

mm

0.008

重複定位精度

mm

0.008

配光柵尺重複定位精度

mm

0.005

工作台分度定位精度

″

12

工作台重複分度定位精度

″

7

其

它

數控係統

FANUC 0i-MF

氣源

MPa

0.6-0.8

切削液槽容量

L

500

電源

kW

50

機床外形尺寸

mm

5150×3845×2975

機床重量

kg

20000
