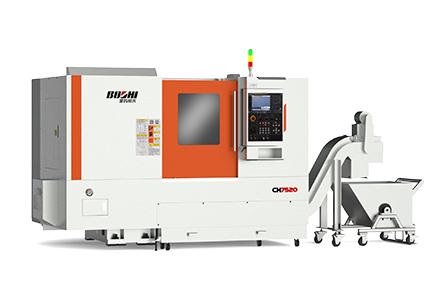

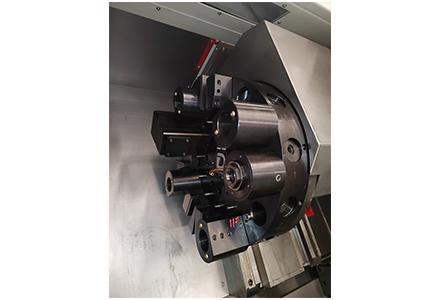

CH75係列車削中心是具有鑽、銑和攻絲功能的數控車床，采用整體式床身底座結構、傾斜導軌，通孔式主軸結構、抗振性設計、以及大功率交流主軸電機，主軸軸承及進給絲杠專用軸承傳動噪音低；配備12工位動力轉塔式刀架，就近換刀。機床可配置FANUC 0i-TF係統，西門子828D係統，也可選配國內外其它品牌數控係統。
產品特點：
1）采用“L型”鑄鐵整體斜床身，強度高吸震性好；多次時效處理，有效抑製了加工過程中切削力導致的變形和應力；
2）主軸組件采用精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列、動平衡校正，可保持主軸高精度及剛性；主軸箱總成通過跑合測試，調整主軸軸承預緊，監測主軸溫升，熱變形等，使主軸在長期工作時啟動快速、平穩、精度穩定;
3）X/Z軸采用伺服電機與滾珠絲杠直接連接，進給精度高，可獲得更高的加工精度；
4）機床C軸配以高分辨的編碼器，可連續分度，與機床同軸裝配，確保C軸定位精度和高可靠性；
5）液壓卡盤夾緊、鬆開和液壓尾座套筒伸縮除程序控製外，均可腳踏開關控製，方便快捷；液壓壓力調整均采用麵板式旋扭操作，表盤顯示，調整安全、方便；
6）導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動麵均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠和導軌副的使用壽命。
適用行業：
適用於汽車、石油、模具、工程機械、醫療器材、儀器儀表等行業。
|
項目 |
單位 |
參數 |
||||
|
CH7520/ CH7520·1000 |
CH7525/ CH7525·500 |
CH7530/ CH7530·800/ CH7530F |
CH7550 |
|||
|
加工範圍 |
床身上最大回轉直徑 |
mm |
φ500/φ450 |
φ550 |
φ670 |
φ850 |
|
床鞍上最大回轉直徑 |
mm |
φ320 |
φ370 |
φ470 |
φ600 |
|
|
最大車削直徑 |
mm |
φ280 |
φ320 |
φ450 |
φ600 |
|
|
最大車削長度 |
mm |
490/960 |
950/450 |
1400/700/700 |
1850 |
|
|
最大棒料直徑 |
mm |
φ51 |
φ73 |
φ90 |
/ |
|
|
主軸 |
主軸頭型式 |
|
A2-6 |
A2-8 |
A2-8 |
A2-11 |
|
主軸通孔直徑 |
mm |
φ62 |
φ87 |
φ105 |
φ105 |
|
|
卡盤直徑 |
mm |
φ210(8″) |
φ254(10″) |
φ305(12″) |
φ530 |
|
|
主軸轉速 |
r/min |
40-4000 |
30-3000 |
25-2500 |
L:8-530 H:30-1200 |
|
|
主軸電機功率(連續/30分鍾) |
kW |
11/15 |
15/18.5 |
22/30 |
30/37 |
|
|
尾座 |
套筒直徑 |
mm |
φ90 |
φ100 |
φ110 |
φ150 |
|
套筒行程 |
mm |
100 |
100 |
150 |
150 |
|
|
頂尖錐度（標準/活主軸結構） |
|
莫氏 No.5/4 |
莫氏 No.5/4 |
莫氏 No.6/5 |
莫氏 No.6/5 |
|
|
進給 |
移動範圍X/Z |
mm |
210/510 210/980 |
240/970/ (240/470) |
325/1470 325/770 325/770 |
385/1850 |
|
快速移動速度X/Z |
m/min |
12/16 |
12/16 |
12/16 |
10/12 |
|
|
刀架 |
刀位數 |
mm |
12 |
12 |
12 |
12 |
|
刀具裝夾尺寸 車削/鏜削 |
mm |
25×25/φ40 |
25×25/φ40 |
32×25/φ50 |
32×25/Φ50 |
|
|
C軸 （銑車） |
最大端銑直徑 |
mm |
φ18 |
φ20 |
φ25 |
φ25 |
|
最大攻絲直徑 |
mm |
M12 |
M16 |
M18 |
M18 |
|
|
最小控製角度 |
deg |
0.001 |
0.001 |
0.001 |
0.001 |
|
|
回轉刀具電機功率 |
kW |
3.7/5.5 |
3.7/5.5 |
5.5/7.5 |
5.5/7.5 |
|
|
回轉刀具速度 |
r/min |
40-4000 |
40-4000 |
30-3000 |
30-3000 |
|
|
其它 |
床身傾斜角度 |
|
45° |
45° |
60° |
60° |
|
電源容量 |
kVA |
35 |
50 |
60 |
75 |
|
|
機床尺寸(長×寬×高)（不含排屑器） |
mm |
2860×1830×2020 / 3790×1850×2050 |
3790×1850×2050 / 2980×1850×2050 |
4820×2280×2180 3820×2100×2150 3900×2160×2300 |
6100×2700×2800 |
|
|
機床重量 |
kg |
4500/5000 |
5000/4800 |
9730/8330 |
16,500 |
|
