項目

單位

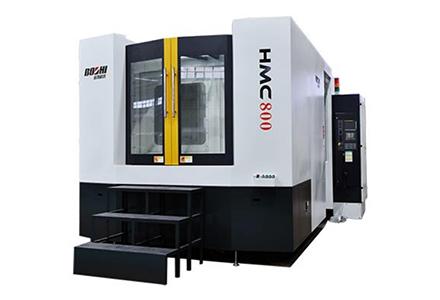

HMC800

移

動

X軸

mm

1500

Y軸

mm

1350

Z軸

mm

1350

主軸端到工作台中心的距離

mm

100-1450

主軸中心到托盤頂部的距離

mm

100-1450

工

作

台

及

托

盤

工作台尺寸

mm

800×800

工作台分度

Deg

360×1°（0.001°）

工作台類型

螺紋孔型24-M16

工作台承載能力

kg

2000

最大工件尺寸，回轉直徑

mm

Ф1500，H1400

托盤交換型式

旋轉式

托盤交換時間

s

24

托盤個數

2

工作台離地麵距離

mm

1300

工作台最大承載扭矩

Nm

4255

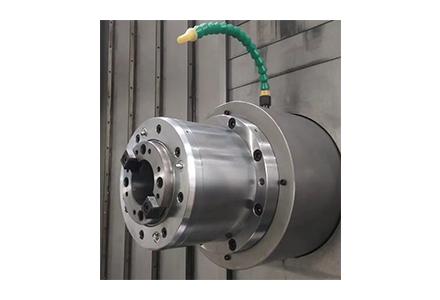

主

軸

主軸最高轉速

r/min

6000

主軸功率

kW

22/26

主軸扭矩

Nm

560/662

錐孔

BT50

主軸冷卻方式

強製冷卻

進

給

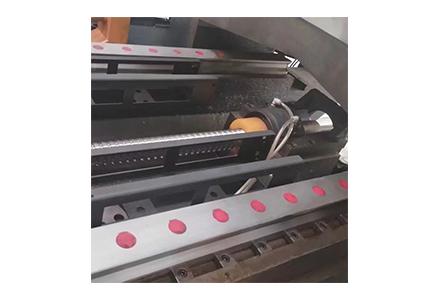

導軌

滾柱線性導軌

進給電機扭矩X/Y/Z

Nm

30/30/30

快速進給速度X/Y/Z

m/min

32/32/32

切削進給速度X/Y/Z

m/min

12

絲杠冷卻

強製冷卻

三軸光柵

選配

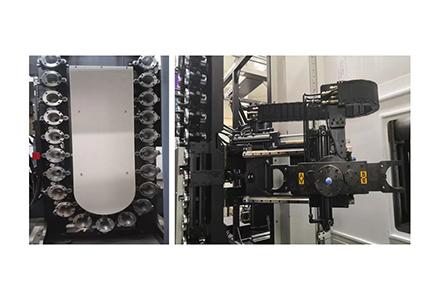

刀

具

裝

置

刀具容納數

把

40（60）

刀具交換方式

機械手

刀具選擇方式

雙向

刀具最大重量

kg

25

最大刀具直徑（滿刀/鄰空）

mm

125/250

最大刀具長度

mm

500

刀柄型式

MAS403 BT50

拉釘型式

MAS403 P50T-1（45°）

換刀時間（T-T）（C-C）

s

4.0/18

精

度

定位精度

mm

0.01

配光柵尺定位精度

mm

0.01

重複定位精度

mm

0.009

配光柵尺重複定位精度

mm

0.004

工作台分度定位精度

″

15

工作台重複分度定位精度

″

±3

其

它

數控係統

FANUC 0i-MF

氣源

MPa

≥0.6

切削液槽容量

L

600

電源

kW

65

機床外形尺寸(不含排屑器)

mm

6700×4900×3900

機床重量

kg

25000
