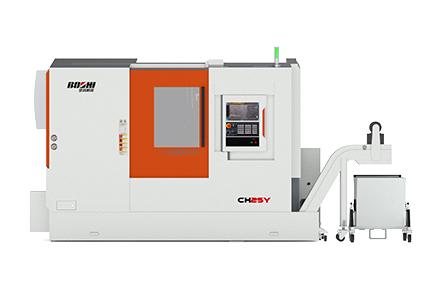

CH25Y車銑中心是一款多功能車銑中心，機床整機的強度、動靜態剛度、主要部件的機械結構、防護、冷卻等均（jun1）采用優化設計，機床具有Y軸和強力銑削功能，可在一次安裝下完成複雜零件的大部分或全部加工，適合於形狀複雜零件的加工。
產品特點：
1）具有4軸聯動功能，可加工形狀複雜工件；
2）線軌及硬軌組合，保證了機床的快速移動性能和重切削加工性能；
3）Y軸行程大，可滿足較大工件平麵銑削加工；
4）12工位BMT動力刀架，可進行車削、銑削、鑽孔、攻絲等多種工序的加工；
5）對列雙主軸結構(選配)，可一次裝卡完成零件的多工序加工。
適用行業：
適用於汽車、輕工、機械等行業。
|
項目 |
單位 |
規格 |
參數 |
|
加 工 範 圍 |
床身上最大回轉直徑 |
mm |
Φ500 |
|
床鞍上最大回轉直徑 |
mm |
Φ380 |
|
|
最大車削長度 |
mm |
500 |
|
|
最大車削直徑 |
mm |
Φ340 |
|
|
最大棒料直徑 |
mm |
Φ51 |
|
|
主 軸 |
液壓卡盤直徑 |
mm(in) |
Φ210(8″) |
|
主軸頭型式 |
|
A2-6（GB/T5900.1） |
|
|
主軸通孔直徑 |
mm |
Φ62 |
|
|
主軸轉速 |
r/min |
40—4000 |
|
|
主電機功率(連續/30分鍾) |
KW |
11/15 |
|
|
副主軸 |
液壓卡盤直徑 |
mm(in) |
Φ165(6″)中實 |
|
主軸頭型式 |
|
A2-5（GB/T5900.1） |
|
|
主軸通孔直徑 |
mm |
Φ50 |
|
|
主軸轉速 |
r/min |
50—5000 |
|
|
主電機功率(連續/30分鍾) |
KW |
15 |
|
|
尾 座 |
套筒直徑/行程 |
mm |
Φ100/100 |
|
標準/活主軸結構頂尖錐度 |
MT No. |
5/4 |
|
|
進給 |
傾斜角度 |
DEG |
30°+30° |
|
移動距離（配尾座時） X/Y/Z |
mm |
200/120（-60 +60）/510 |
|
|
移動距離（配副主軸時） X/Y/Z/Z2 |
mm |
190/100（-50 +50）/510/500 |
|
|
快速移動速度 X/XY/Z/Z2 |
m/min |
16/12/24/16 |
|
|
刀 架 |
刀位數 |
|
12 |
|
刀具尺寸 (車削/鏜孔) |
mm |
25×25/Φ40 |
|
|
回轉刀具電機功率（連續30分鍾） |
KW |
3.7/5.5 |
|
|
回轉刀具最高轉速 |
r/min |
4000 |
|
|
C軸 |
最小控製角度 |
DEG |
0.001 |
|
最大端銑直徑/攻絲尺寸 |
mm |
Φ18/ M12 |
|
|
其 它 |
電源 |
kVA |
50 |
|
體積（長×寬×高）（不含排屑器） |
mm |
3600×2010×2240 |
|
|
總重量 |
kg |
6500 |
注：上表為西門子828D係統時的參數，尾座為標配，副主軸、Z2軸為選配（Z2軸為選配副主軸時時必選項），選擇其它配置時參數有變化。
