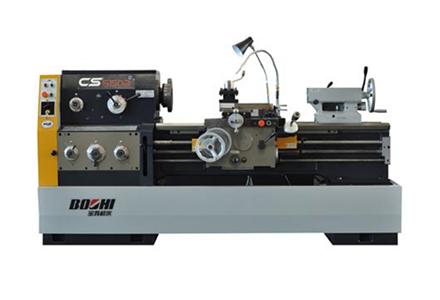

CS61(2)50B係列
產品介紹:

--可車削內外圓柱麵、端麵及其它旋轉麵;
      --車削各種常用公製、英製、模數、徑節螺紋;
      --進行鑽孔、鉸孔和拉油槽等;
      --還能車削各種扁平和異型零件;
      --主軸通孔直徑可為Φ82可通過不同直徑的棒料;
      --具有公製或英製進給係統,適合使用不同長度計量單位的地區和國家;
      --配有手動刹車和腳踏刹車,操作習慣不同的地區和國家選擇;
      --不同電壓(220V、380V、420V),不同頻率(50Hz、60Hz)的電氣係統。

產品特點:

1)機床采用三維建模及有限元法設計,從理論上對機床的總體布局和關鍵結構進行分析和計算,機床有剛性高、熱變形小、主軸溫升低、振動小、整機噪音低、承受切削扭矩大,能適應強力切削的特點。

2)優化的結構設計加上完善的工藝措施,確保機床具有較高的加工精度和良好的精度保持性,機床加工工件穩定性好。

3)機床的床身、床頭箱、床鞍、台尾等關鍵零件的加工均采用高精度數控設備進行加工。優良的加工設備,保證了機床零件高的加工精度,是確保機床各項技術性能的重要措施。

4)機床采用模塊化設計,機床可以根據用戶的要求提供多種配置(如:刀架、電壓、中心架、防護等配置)。

適應行業:

適用於機械、輕工等行業的多種加工需求。



技術規格:



CS6150B

CS6250B

床身上最大回轉直徑mm

φ500

馬鞍內最大回轉直徑mm

 /

φ710

馬鞍內有效長度mm

 /

240

床鞍上最大回轉直徑mm

φ300

最大工件長度mm

750/1000/1500/2000/3000

主軸孔徑mm

φ82

主軸頭型式

ISO 702/Ⅱ No.8凸輪鎖緊型

主軸轉速r/min

24級 9-1600

主軸電機功率kW

7.5

尾座套筒直徑/行程mm

φ75/150

尾座頂尖錐度

MT5#

刀位數/刀方尺寸

4/25X25

上刀架最大行程mm

145

下刀架最大行程mm

320

橫向進給量種數及範圍

93種 0.027-2.73mm

縱向進給量種數及範圍

93種 0.028-6.43mm

公製螺紋範圍

48種(0.5-224)

英製螺紋範圍

48種 72-1/8tpi

模數螺紋範圍

42種 0.5-112

徑節螺紋範圍

42種 56-1/4DP

冷卻泵電機功率

AOB-25  150W  25L/min

機床外型長度尺mm

750

2382

1000

2632

1500

3132

2000

3632

3000

4632

機床外型寬度尺mm



975

975

機床外型高度尺寸mm



1270

機床淨重kg

750

2052

1000

2100

1500

2300

2000

2500

3000

2900
