--可車削內外圓柱麵、端麵及其它旋轉麵;
--車削各種常用公製、英製、模數、徑節螺紋;
--進行鑽孔、鉸孔和拉油槽等;
--主軸通孔直徑可為Φ105,可通過不同直徑的棒料;
--具有公製或英製進給係統,適合使用不同長度計量單位的地區和國家;
--配有手動刹車和腳踏刹車,操作習慣不同的地區和國家選擇;
--不同電壓(220V、380V、420V),不同頻率(50Hz、60Hz)的電氣係統。
產品特點:
1)機床采用三維建模及有限元法設計,從理論上對機床的總體布局和關鍵結構進行分析和計算,機床有剛性高、熱變形小、主軸溫升低、振動小、整機噪音低、承受切削扭矩大,能適應強力切削的特點。
2)優化的結構設計加上完善的工藝措施,確保機床具有較高的加工精度和良好的精度保持性,機床加工工件穩定性好。
3)機床的床身、床頭箱、床鞍、台尾等關鍵零件的加工均(jun1)采用高精度數控設備進行加工。優良的加工設備,保證了機床零件高的加工精度,是確保機床各項技術性能的重要措施。
4)機床采用模塊化設計,機床可以根據用戶的要求提供多種配置(如:刀架、電壓、中心架、防護等配置)。
適應行業:
適用於機械、輕工等行業的多種加工需求。
|
項目 |
單位 |

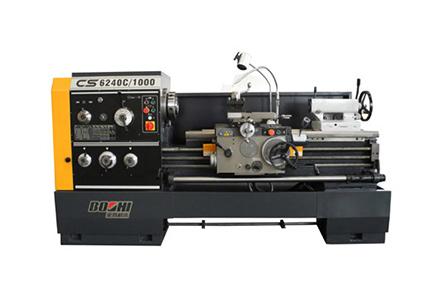

CS6140C |
CS6240C |
|
|
加工範圍
|
床身上最大回轉直徑 |
mm |
φ400 |
|
|
|
刀架上最大回轉直徑 |
mm |
φ220 |
|
|
|
馬鞍內最大回轉直徑 |
mm |
/ |
φ630 |
|
|
馬鞍內有效長度 |
mm |
/ |
240 |
|
|
最大頂尖距 |
mm |
750/1000/1500/2000/3000 |
|
|
|
最大車削長度 |
mm |
700/950/1450/1950/2950 |
|
|
主軸
|
主軸通孔直徑 |
mm |
φ105 |
|
|
|
主軸孔錐度 |
|
φ113 1:20 |
|
|
|
主軸頭型式 |
|
ISO 702/Ⅱ No.8凸輪鎖緊型 |
|
|
|
主軸轉速 |
r/min |
12 steps 36-1600 |
|
|
進給 和螺紋
|
上刀架最大行程 |
mm |
145 |
|
|
|
下刀架最大行程 |
mm |
320 |
|
|
|
刀具截麵 |
mm |
25×25 |
|
|
|
X向進給範圍 |
mm/r |
65種 0.027-1.07 |
|
|
|
Z向進給範圍 |
mm/r |
65種 0.063-2.52 |
|
|
|
公製螺紋範圍 |
mm |
22 種 1-14 |
|
|
|
英製螺紋範圍 |
t.p.i |
25 種 2-28 |
|
|
|
模數螺紋範圍 |
πmm |
18 種 0.5-7 |
|
|
|
徑節螺紋範圍 |
t.p.i.π |
24 種 4-56 |
|
|
尾座
|
尾座套筒直徑 |
mm |
φ75 |
|
|
|
尾座套筒最大行程 |
mm |
150 |
|
|
|
尾座套筒孔錐度(莫氏) |
|
莫氏No.5 |
|
|
電機
|
主電機功率 |
kW |
7.5 |
|
|
|
冷卻泵電機功率 |
kW |
0.12 |
|
|
其它
|
機床長度 |
mm |
2382//2632/3132/3632/4632 |
|
|
|
機床寬度 |
mm |
975 |
|
|
|
機床高度 |
mm |
1270 |
|
|
|
機床重量 |
kg |
2050/2100/2300/2500/2900 |
|
